UTP Cable
[English instruction]
/
資料と情報，
亀田能成，
美濃研玄関
2000/06/27
UTPケーブル(カテゴリー５)は現在、数あるLANケーブルの種類の中で最も「潰
しの効く」ケーブルです。ケーブルは２本１組の撚り対線が４組、つまり合計
８本の銅線が束ねられて出来ています。これにRJ45というコネクタを付けて、
一般的に用いられるUTPカテゴリー５のLANケーブルになります。
美濃研究室では、UTPケーブルは自作するものとなっています。なお、以下の
配線は動作テストはしてますが、「正式」とは異なるかもしれません。
- 10 (100) Base T Straight
- 10 (100) Base T Cross
- ATM (155Mbps/25Mbps compatible) Straight
- ATM (155Mbps/25Mbps compatible) Cross
- CDDI Straight
- CDDI Cross
- ISDN S/T点接続
用意するものは、IMEL3FのAVスイッチャの下の棚にまとめてあります。美濃研
以外の人にも、専用締め付け工具はお貸しできますが、その際は亀田／津田ま
で御連絡下さい。
|
|
|
|

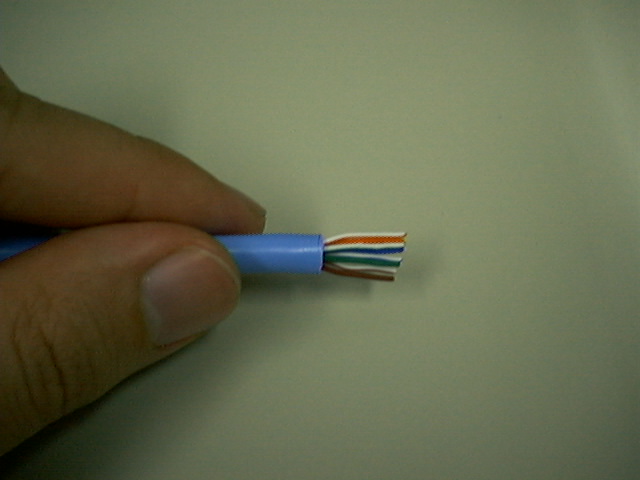

| UTP5 Category 5 cable

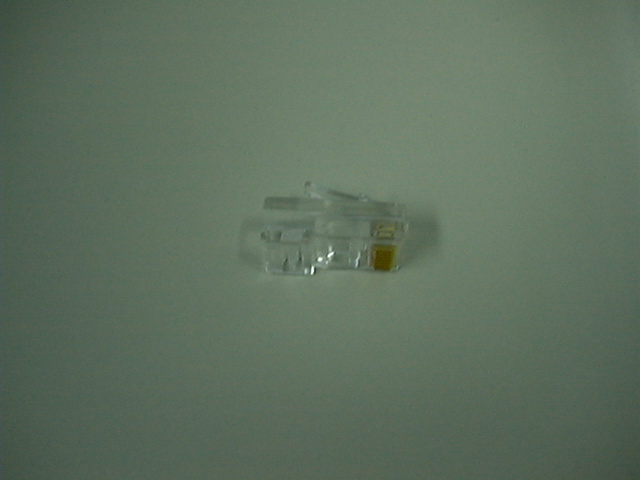

| RJ45コネクタ
| 専用締め付け工具

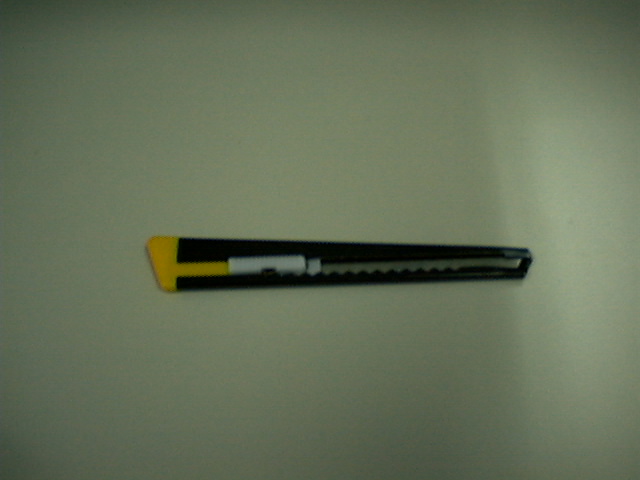

| カッター
|
材料を準備したら、以下の手順で製作します。
- ケーブルの一方の端(A sideとします)のビニールの外被を12mmほど剥きます。
- 後述の章の各ケーブルのピンアサインにしたがって、中の銅線を(一本一
本は剥かずに)並べます。
- RJ45ジャックに差し込みます。
- 締め付け工具にハメ込んで、きっちり締めつけます。
- ケーブルの反対端(B sideとします)についても同様に作成します。
- 出来上がったケーブルを使用するときには、ストレートであれクロスであ
れ、どちらのサイドをどちらに差すかを気にする必要はありません。適当に差
しましょう。
表のピンアサインの見方：
左手にケーブルを持って、右手にRJ45ジャックを持ちます。RJ45は金属端子面
が見えるように(角：ツノが見えない側に来るように)します。このとき、上か
ら下に向かって、ピン番号を1,2,3,...とします。これはケーブルのどちらサ
イドでも同じです。
ケーブルの銅線の色パターンは数種類ありますので、
もし下記のパターンと違う場合は適宜読み替えて下さい。
|
|

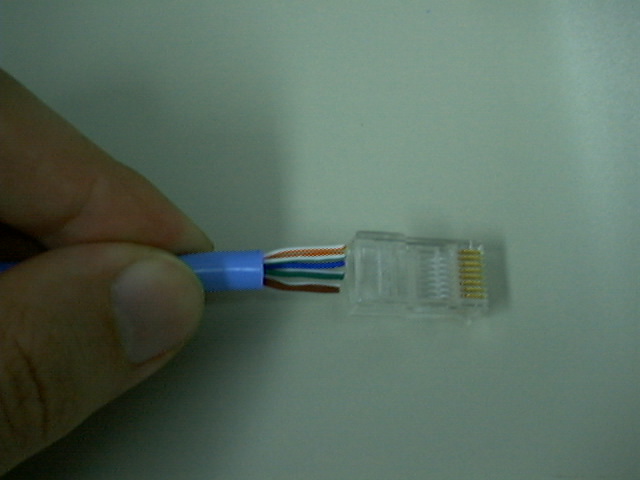

| ピン番号表と同じ並び

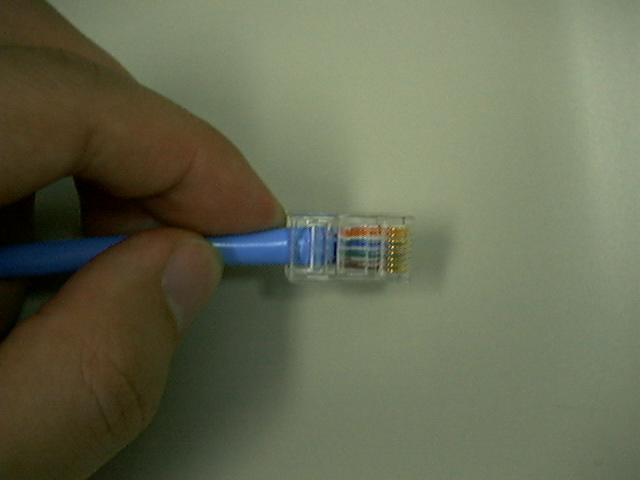

| 挿入の様子
|
本ページでは以下の表は、
緑／緑白、橙／橙白、青／青白、茶／茶白が縒対線になっている
ケーブルの場合です。
10BaseTないし100BaseTは、現在最も一般的なLANの物理形態です。UTPカテゴ
リー５のケーブルは10BaseTにも100BaseTにも使用できます。（10BaseTではカ
テゴリー３のケーブルでもいけます。これは３本しか中に信号線がありませ
ん。）ストレートケーブルは、計算機とハブを接続する際に用いられます。ま
た、ハブ同士を接続する際、一方にアップリンクポートがあるとき(もう一方
は普通のポートに接続する)にも利用されます。
| Pin ID
| side A
| side B
|
| 1
| 橙／白
| 橙／白
|
| 2
| 橙
| 橙
|
| 3
| 緑／白
| 緑／白
|
| 4
| 青
| 青
|
| 5
| 青／白
| 青／白
|
| 6
| 緑
| 緑
|
| 7
| 茶／白
| 茶／白
|
| 8
| 茶
| 茶
|
10BaseTないし100BaseTのクロスケーブルは、計算機２台だけを対向(直結)さ
せる場合や、二つのハブを普通のポート同士で接続する際に用いられます。
(つまり、クロスケーブルはどちらかというと珍しい状況でしか使われません。)
| Pin ID
| side A
| side B
|
| 1
| 橙／白
| 緑／白
|
| 2
| 橙
| 緑
|
| 3
| 緑／白
| 橙／白
|
| 4
| 青
| 青
|
| 5
| 青／白
| 青／白
|
| 6
| 緑
| 橙
|
| 7
| 茶／白
| 茶／白
|
| 8
| 茶
| 茶
|
ATMのストレートケーブルはATM SwitchとATM NIC Card(計算機)を接続するの
に用いられます。
ATMケーブルは、155Mbpsでは1,2,7,8番ピンのみを使い、25Mbosでは3,4,5,6番
のみを用います。ストレートケーブルは10BaseT Straightと同じなので、実際
には
10BaseTのストレートケーブル
をそのまま流用できます。厳密には、KUINS-II/ATMは155Mbpsのみですので、
1,2,7,8の４本だけ接続すれば十分機能します。
ATM Switch 同士を接続するときに用いられます。(Up-link portがあればス
トレートケーブルでいけるのかも知れませんが、そのようなATM Switchを持っ
てないので分かりません。)
ATMケーブルは、155Mbpsでは1,2,7,8番ピンのみを使い、25Mbosでは3,4,5,6番
のみを用います。
なお、CDDIのクロスケーブルとは1,2,7,8番ピンが共通なので、KUINS-II/ATM
に限定すれば(155Mbpsに限定すれば)
CDDIのクロスケーブル
を流用可能です。
| Pin ID
| side A
| side B
|
| 1
| 橙／白
| 茶／白
|
| 2
| 橙
| 茶
|
| 3
| 緑／白
| 青
|
| 4
| 青
| 緑／白
|
| 5
| 青／白
| 緑
|
| 6
| 緑
| 青／白
|
| 7
| 茶／白
| 橙／白
|
| 8
| 茶
| 橙
|
CDDIのストレートケーブルはCDDIのコンセントレータとCDDI NIC(計算機)とを
接続するのに用いられます。実際のケーブルは
10BaseT Straightと同じです。
CDDIのクロスケーブルは、以下のピンアサインになります。
| Pin ID
| side A
| side B
|
| 1
| 橙
| 茶
|
| 2
| 橙／白
| 茶／白
|
| 3
| 緑
| 緑
|
| 4
| 青
| 青
|
| 5
| 青／白
| 青／白
|
| 6
| 緑／白
| 緑／白
|
| 7
| 茶
| 橙
|
| 8
| 茶／白
| 橙／白
|
ISDNのS/T点接続ケーブルとは、DSUとISDN機器（TAやデジタル電話など）を
バス接続するためのケーブルです。これは、実は
10BaseT Straightと同じでOKです。
